异频线路参数测试仪-变压器直流电阻测试仪每个细节都严格把关

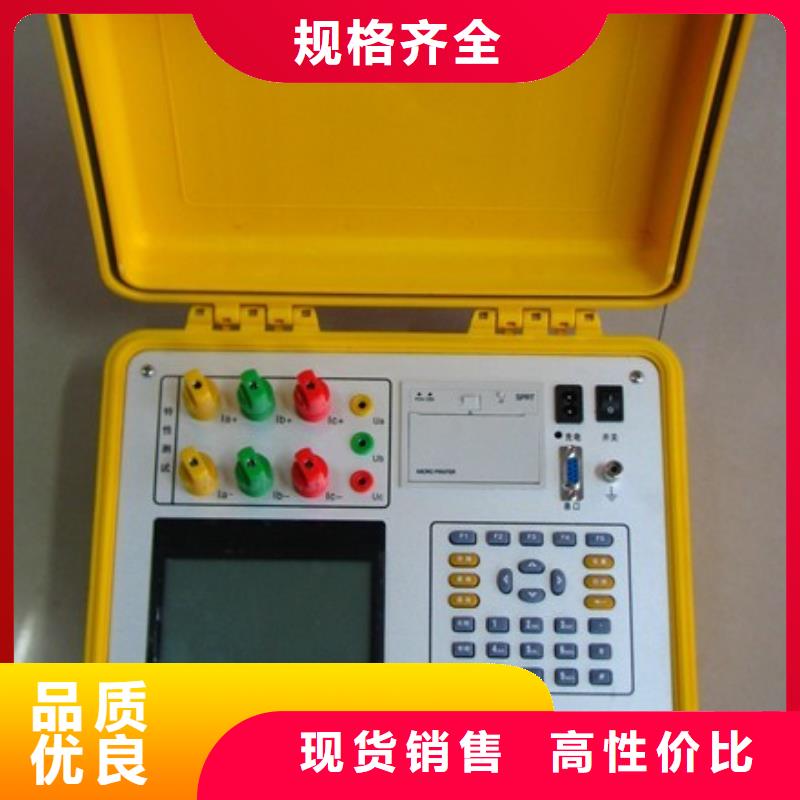

异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

异频线路参数测试仪主要技术性能1.本测试仪采用笔记本电脑为数据处理终端，具有触摸式液晶屏幕显示，画面清晰、色彩均匀，波形处理功能强大。由于采用先进的波形处理算法，能较真实地反映现场实测波形，使操作者能可靠地分析各种故障波形。2.先进的软件设计使人机对话更为友好，仅用触摸笔操作便能完成所有功能设置，全部汉字提示，操作十分简单，各种文化层次的人都能很快熟练掌握。3.能检测110KV、35KV以及10KV等级的架空输电线路的瓷瓶击穿引起的闪络性故障、泄漏性高阻故障及短路、断路故障，并给出故障距离数，其误差一般不会超过正负一个杆塔的范围。4.具有完善的波形处理功能，能将所采集的波形任意选择显示、左右平移。这样便更有利于对特殊故障波形特征拐点的判断。5.本机面板上设有工作状态指示灯，可以提醒用户当前系统是处于低压脉冲法工作状态还是处于高压闪络法状态，便于用户对系统进行监控。三、主要技术指标1.测试对象及适应故障类型：主要测试110KV、35KV包括10KV高压输电线路所出现的高阻泄漏性故障，高阻闪络性故障，断路故障及短路故障2.测试方法：脉冲测距法和冲击高压闪络测距法3.测试距离：大于150Km4.根据输电线路的长度可选择三种测试方式：短距离测试；中距离测试及长距离测试5.取样方法：电流取样法6.粗测精度：相对误差小于5‰，误差10Km时小于50m7.具有现场测试波形储存功能：储存波形的数量仅受电脑内存能力的限定。并能随时调出屏显以提供资料分析与对比。
